Automatische Spannungsregelung im Generator: Grenzen und Schadensrisiken

TL;DR: Die automatische Spannungsregelung (AVR) stabilisiert die Generatorspannung, kann aber eine anhaltende Schieflast nicht beseitigen. Unkorrigierte Schieflast führt zu thermischen Belastungen und beschleunigtem Verschleiß der Wicklungen.

Was leistet die automatische Spannungsregelung?

Der automatische Spannungsregler (englisch: Automatic Voltage Regulator, AVR) hält die Klemmenspannung des Generators innerhalb eines definierten Toleranzbandes konstant. Dazu passt er kontinuierlich den Erregerstrom an und reagiert damit auf Lastschwankungen und Netzstörungen. Der AVR schützt angeschlossene Verbraucher vor Spannungseinbrüchen und -überhöhungen.

Wichtig zu verstehen ist jedoch, wofür der AVR nicht ausgelegt ist: Er beeinflusst ausschließlich den Betrag der Spannung, nicht deren Verteilung auf die drei Phasen. Entsteht eine Schieflast – also eine ungleichmäßige Belastung der Phasen – reagiert der AVR zwar auf die resultierende Gesamtspannungsveränderung, kann die Unsymmetrie selbst aber nicht korrigieren.

Schieflast und ihre Folgen für den Generator

Schieflast entsteht, wenn einphasige Lasten oder ungleichmäßig verteilte Drehstromverbraucher das Netz asymmetrisch belasten. Die Folge ist ein unsymmetrisches Spannungssystem, in dem eine oder zwei Phasen stärker belastet werden als die übrigen.

Für den Generator entstehen daraus konkrete technische Probleme:

• Thermische Überbelastung einzelner Stränge: Überbelastete Wicklungsstränge erwärmen sich stärker als im symmetrischen Betrieb vorgesehen. Dauerhaft erhöhte Temperaturen beschleunigen die Alterung der Wicklungsisolierung.
• Gegensystemströme: Unsymmetrische Belastung erzeugt ein Gegensystem im Drehstromnetz. Die daraus resultierenden Gegensystemströme induzieren im Rotor Wirbelströme doppelter Netzfrequenz, was zu lokalem Erwärmen und mechanischer Beanspruchung führt.
• Schwingungen und Lagerbelastung: Anhaltende unsymmetrische Magnetfelder können zu ungleichmäßigen Drehmomenten führen, die Vibrationen und erhöhte Lagerkräfte erzeugen.
• Reduzierte Nennleistung: Normative Vorgaben (z. B. IEC 60034) legen zulässige Grenzwerte für die Spannungsunsymmetrie fest; wird dieser Grenzwert überschritten, muss der Generator mit reduzierter Nennleistung betrieben werden.

Stolperfallen aus der Praxis

In der betrieblichen Praxis treten bei Generatoren mit AVR häufig folgende Fehleinschätzungen auf:

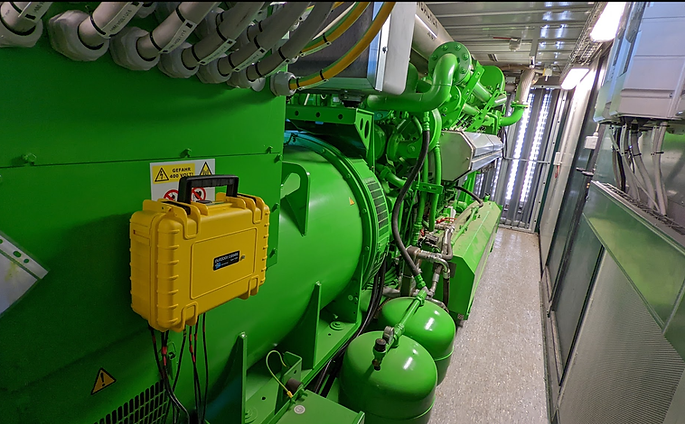

• AVR-Eingriff als Entwarnung missverstehen: Der AVR stabilisiert die Spannung — optisch sieht die Messung dann unauffällig aus. Die zugrundeliegende Phasenunsymmetrie bleibt aber bestehen und kann durch einfache Spannungsmessung allein nicht erkannt werden. Erst eine phasenaufgelöste Strom- und Leistungsmessung deckt die tatsächliche Belastungsverteilung auf.
• Intermittierende Lasten: Lasten, die nur kurzzeitig oder unregelmäßig einschalten (z. B. Schweißgeräte, Kompressoren, Kältemaschinen), verursachen kurze aber intensive Schieflaststöße. Diese werden bei stichprobenartigen Messungen oft nicht erfasst.
• Fehlende Langzeitaufzeichnung: Ein einmaliger Messdurchgang liefert nur eine Momentaufnahme. Schädigende Zustände entstehen häufig erst über längere Betriebszeiten und unter variierenden Lastbedingungen. Dauerhaftes Monitoring mit Trendauswertung ist deshalb aussagekräftiger als Einzelmessungen.
• Verwechslung von Kompensationsmaßnahmen: Blindleistungskompensation oder Oberschwingungsfilter verbessern die Netzqualität in ihrer jeweiligen Domäne, ersetzen aber keine aktive Phasensymmetrierung. Jede Maßnahme adressiert einen anderen Aspekt der Netzqualität.

Fazit

Die automatische Spannungsregelung ist ein zuverlässiges Werkzeug zur Spannungsstabilisierung, aber kein Allheilmittel gegen Schieflast. Wer sich allein auf den AVR verlässt und keine phasenaufgelöste Messung durchführt, riskiert schleichende Schäden an Wicklungen, Lagern und Rotor – oft ohne offensichtliche Warnsignale bis zum Ausfall.

Wirksame Gegenmaßnahmen reichen von einer gleichmäßigeren Lastverteilung auf die Phasen über statische Kompensatoren bis hin zu aktiven Filtersystemen. Die richtige Lösung hängt von der konkreten Anlagensituation ab und sollte auf Basis einer vollständigen Messung und Analyse ausgewählt werden.
