Trafoverluste in Echtzeit analysieren – so gehst du als Netzbetreiber vor
Du willst wissen, wie viel Leistung deine Transformatoren gerade verlieren – nicht als Jahresmittel, sondern jetzt. Hier bekommst du die Formel, die zwei möglichen Rechenwege und die Datenquellen, die du dafür brauchst.
Trafoverluste bestehen aus zwei Teilen: den Leerlaufverlusten (Eisen-/Kernverluste, nahezu konstant, solange der Trafo am Netz ist) und den Lastverlusten (Kupfer-/Wicklungsverluste, sie steigen mit dem Quadrat der Belastung). In Echtzeit rechnest du: P_V ≈ P0 + Pk · (S/S_N)². Dabei ist P0 der Leerlaufverlust, Pk der Kurzschluss-/Lastverlust bei Nennlast S_N aus dem Prüfprotokoll, und S die aktuelle Scheinlast. Damit hast du sekündlich einen belastbaren Verlustwert, ohne beidseitig hochgenau messen zu müssen.
Nimm die Kennwerte P0 und Pk aus dem Werks-Prüfbericht des Trafos und speise nur den laufenden Betriebspunkt ein: Laststrom bzw. Scheinleistung aus deiner Messtechnik. Die Kupferverluste skalierst du über (I/I_N)², die Eisenverluste hältst du konstant (leichte Spannungsabhängigkeit über (U/U_N)² möglich). Vorteil: Du brauchst nur eine Seite sauber gemessen und bekommst einen stabilen, plausiblen Wert je Trafo – ideal, um über den Bestand zu skalieren.
Alternativ misst du Wirkleistung auf Ober- und Unterspannungsseite und bildest die Differenz. Das klingt direkt, ist aber tückisch: Du subtrahierst zwei große, fast gleiche Werte – der Verlust liegt oft nur bei 0,3–1 % der Durchgangsleistung. Kleine Messfehler oder ein Zeitversatz der beiden Messungen fälschen das Ergebnis stark. Nutze diesen Weg nur mit hochgenauen, zeitsynchronen Messwerten (z. B. PMU oder synchronisierte Zähler) und behandle ihn als Kontrolle, nicht als alleinige Quelle.
Der ohmsche Wicklungswiderstand steigt mit der Temperatur – dieselbe Last erzeugt bei heißer Wicklung mehr Kupferverlust als bei kalter. Für eine ehrliche Echtzeit-Analyse korrigierst du Pk auf die aktuelle Wicklungstemperatur (Referenz meist 75 °C bzw. der im Prüfbericht genannte Wert). Öl- und Hotspot-Temperatur bekommst du aus dem Trafo-Monitoring; sie taugen zusätzlich als Alterungs- und Überlastindikator.
Für die Live-Berechnung brauchst du: aktuelle Last (Strom oder Scheinleistung) aus Messwandlern/SCADA, die Trafo-Kennwerte P0 und Pk aus dem Prüfprotokoll, optional Spannung und die Wicklungs-/Öltemperatur aus dem Monitoring. Diese Werte laufen in ein Rechenmodul (SCADA-Skript, Leitsystem oder eine Zeitreihen-Pipeline), das je Trafo im Sekunden- bis Minutentakt den Verlust ausgibt und aufsummiert.
Ein Live-Verlustwert je Trafo hilft dir bei der Beschaffung und Bilanzierung von Verlustenergie, beim Erkennen ineffizient gefahrener Einheiten, bei Lastverschiebung in verlustärmere Betriebspunkte und beim frühen Aufspüren auffälliger Trafos (steigende Verluste bei gleicher Last deuten auf ein Problem hin). Aus Einzelwerten baust du eine Netzverlust-Bilanz über dein gesamtes Umspannwerk auf.
- Warum fast jede Stromabrechnung 2026 falsch ist
- Blind- & Scheinleistung auf der Rechnung
- Lohnt sich ein Batteriespeicher (BESS)?
- Negative Strompreise 2026 automatisch abregeln
- Lastspitzen vermeiden (Flex)
- §51-Schaden berechnen
Eine Trafoverluste-Tabelle listet für jede Bemessungsleistung (in kVA) die beiden Verlustanteile eines Transformators auf: die Leerlaufverluste P0 (auch Eisen- oder Kernverluste – sie entstehen durch Ummagnetisierung des Kerns und fließen konstant, sobald der Trafo unter Spannung steht, unabhängig von der Last) und die Lastverluste Pk (auch Kurzschluss- oder Kupferverluste – sie entstehen ohmsch in den Wicklungen und steigen mit dem Strom). Verbindliche Tabellenwerte musst du dir nicht selbst ausdenken: Für Verteiltransformatoren in der EU legt die Ökodesign-Verordnung (EU) 2019/1783 (Nachfolgerin von 548/2014) zusammen mit der Norm EN 50588-1 fest, welche Höchstwerte für P0 und Pk je Baugröße und Stufe (Tier 1 ab 2015, Tier 2 ab 2021) zulässig sind. Diese Tabellen sind die belastbare Referenz – Datenblätter der Hersteller nennen zusätzlich die konkreten Werte des jeweiligen Typs.

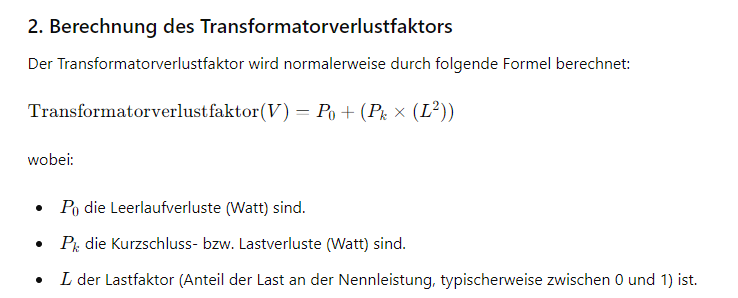

So gehst du praktisch vor: Lies die Bemessungsleistung Sr und die beiden Verlustwerte P0 und Pk vom Typenschild bzw. Datenblatt deines Trafos ab – genau diese beiden Zahlen bilden die Zeile deiner Tabelle. Den tatsächlichen Verlust bei deiner Betriebslast rechnest du dann aus, denn er hängt vom Auslastungsgrad ab: Pv = P0 + Pk · (S/Sr)². Wichtig ist der Unterschied im Verlauf – P0 bleibt gleich, egal ob der Trafo leer läuft oder voll belastet ist, während Pk quadratisch mit der Auslastung steigt (halbe Last bedeutet nur noch ein Viertel der Lastverluste). Deshalb dominieren bei schwach ausgelasteten Transformatoren die Leerlaufverluste, bei stark ausgelasteten die Lastverluste. Wenn du diese Formel für mehrere Lastpunkte oder mehrere Trafos in einer Tabelle abträgst, siehst du sofort, wo die Verluste real anfallen – und kannst die Werte gegen die zulässigen Tabellengrenzen der Ökodesign-Verordnung prüfen.
Trafoverluste bei der Umspannungsebene – wo sie entstehen und wie du sie zuordnest
Eine Umspannungsebene ist der Punkt, an dem die Energie von einer Spannungsebene in die nächste übergeht – etwa Höchstspannung → Hochspannung → Mittelspannung → Niederspannung. Jeder dieser Übergänge läuft über einen Transformator, und jeder dieser Transformatoren hat eigene Leerlauf- (P0) und Lastverluste (Pk). "Trafoverluste bei Umspannungsebene" meint also nicht einen einzigen Verlust, sondern die Verluste, die an genau der Umspannstelle anfallen, an der zwischen zwei Netzebenen umgespannt wird. Für jede Ebene gilt derselbe Ansatz aus dem oberen Teil: P_V ≈ P0 + Pk · (S/S_N)² – nur mit den Prüfwerten des jeweiligen Trafos dieser Ebene.
Strom vom Erzeuger bis zum Verbraucher durchläuft meist mehrere Umspannungsebenen (z. B. 380/110 kV, dann 110/20 kV, dann 20/0,4 kV). Willst du die gesamten Trafoverluste eines Netzpfads wissen, rechnest du jede Ebene einzeln mit P0 + Pk · (S/S_N)² und addierst die Einzelwerte. Wichtig: Die Scheinlast S ist auf jeder Ebene eine andere, weil jeder darunterliegende Trafo nur den Teil der Last transportiert, der über ihn läuft – rechne also von unten nach oben mit dem tatsächlichen Betriebspunkt jeder Ebene und nicht mit einem pauschalen Netzstrom.
Große Transformatoren der oberen Ebenen (Höchst-/Hochspannung) arbeiten mit sehr hohem Wirkungsgrad, ihre Verluste sind relativ zur übertragenen Leistung klein. Auf der Niederspannungsebene stehen dagegen viele kleine Verteil-/Ortsnetztrafos, die in Summe ins Gewicht fallen. Für die Zuordnung pro Ebene gilt die schon genannte Aufteilung: Bei schwacher Auslastung (z. B. ein Ortsnetztrafo nachts) dominieren die konstanten Leerlaufverluste, bei hoher Auslastung die mit dem Quadrat steigenden Lastverluste. Wenn du also je Ebene wissen willst, woher der Verlust kommt, prüfe zuerst die aktuelle Auslastung S/S_N dieser Ebene.
Fallen Trafoverluste auf jeder Umspannungsebene neu an?
Ja. An jeder Umspannstelle steht ein Transformator mit eigenen Leerlauf- und Lastverlusten. Läuft die Energie über mehrere Ebenen, addieren sich die Verluste jeder durchlaufenen Umspannungsebene.
Wie berechne ich die Trafoverluste über alle Umspannungsebenen zusammen?
Rechne für jeden Trafo einer Ebene P_V ≈ P0 + Pk · (S/S_N)² mit dessen Prüfwerten und dem realen Betriebspunkt dieser Ebene und summiere anschließend die Einzelverluste aller durchlaufenen Ebenen.
