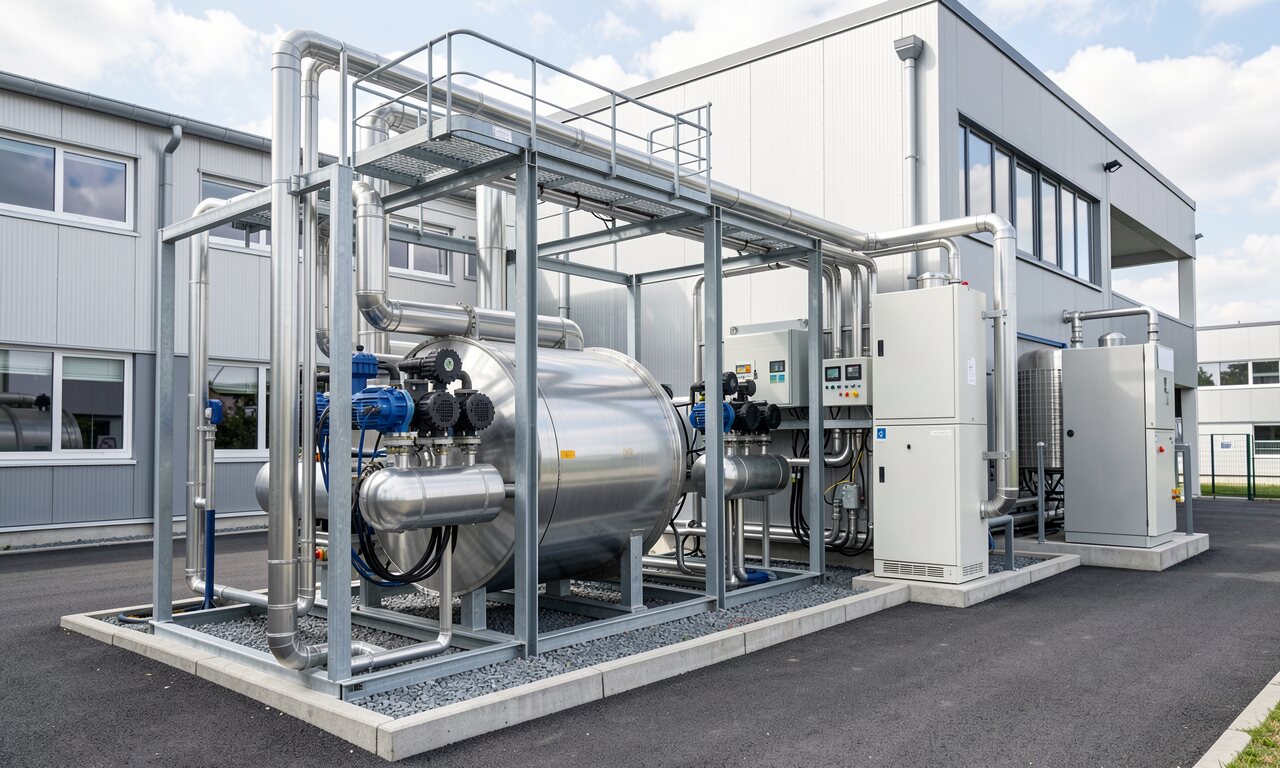

ORC-Anlagen: Abwärme nutzen, Energieeffizienz steigern – was Betreiber wissen müssen

TL;DR: ORC-Anlagen (Organic Rankine Cycle) nutzen Niedertemperatur-Abwärme zur Stromerzeugung. Ihr Potenzial hängt entscheidend von einer kontinuierlichen Überwachung der Betriebsparameter ab – ohne valide Messdaten bleibt die tatsächliche Leistung eine Schätzung.

Was ist eine ORC-Anlage und wie funktioniert sie?

Der Organic Rankine Cycle ist ein thermodynamisches Verfahren, das dem klassischen Wasserdampfprozess ähnelt – mit einem wesentlichen Unterschied: Als Arbeitsmedium werden organische Fluide eingesetzt, keine Wasser-Dampf-Kombination. Diese Fluide verdampfen bei deutlich niedrigeren Temperaturen als Wasser, was den Einsatz bei Wärmequellen ermöglicht, die für konventionelle Dampfturbinen ungeeignet wären.

Der Prozessablauf folgt einem geschlossenen Kreislauf: Die Wärmequelle erhitzt das organische Fluid im Verdampfer. Das entstehende Gas treibt eine Turbine an, die einen Generator antreibt. Anschließend kondensiert das Gas im Kondensator und wird als Flüssigkeit wieder dem Verdampfer zugeführt. Dieses Prinzip erlaubt eine effiziente Nutzung von Abwärme aus industriellen Prozessen, Geothermiequellen, Biomasseanlagen oder Biogas-BHKWs.

Typische Einsatzfelder in der Praxis

ORC-Anlagen finden sich in verschiedenen industriellen Umgebungen:

• Industrie und Gewerbe: Gießereien, Glaswerke oder Zementanlagen erzeugen erhebliche Mengen an Prozessabwärme. ORC-Module können diese Wärme, die sonst ungenutzt abgeführt würde, teilweise in elektrische Energie zurückgewinnen.
• Biogasanlagen und BHKW: Die Motorabwärme von Blockheizkraftwerken lässt sich über einen nachgeschalteten ORC-Modul zusätzlich verstromt werden, sofern keine ausreichende Wärmesenke vorhanden ist.
• Geothermie: Bei niedrig enthalpischen Geothermiequellen ist der ORC-Prozess oft die einzig wirtschaftlich sinnvolle Verstromungsoption.
• Biomasse-Heizkraftwerke: Kleinere Holzgas- oder Feststoffkessel werden häufig mit ORC-Modulen kombiniert, um Strom-Wärme-Kopplung zu ermöglichen.

Die Auswahl des geeigneten Arbeitsmediums und die Dimensionierung des Moduls sind stark von der verfügbaren Quellentemperatur und dem Wärmestrom abhängig – eine standardisierte Lösung gibt es nicht.

Monitoring als Schlüssel zur Leistungsoptimierung

ORC-Anlagen arbeiten in einem engen Betriebsfenster. Abweichungen von Temperaturniveau, Druck oder Durchflussmenge der Wärmequelle führen direkt zu Leistungseinbußen, die ohne Messtechnik nicht sichtbar werden. Kontinuierliches Monitoring ist daher keine optionale Erweiterung, sondern integraler Bestandteil des wirtschaftlichen Betriebs.

Relevante Messgrößen umfassen unter anderem:

• Vorlauf- und Rücklauftemperatur der Wärmequelle und des Kühlkreislaufs
• Dampfdruck und Kondensatordruck des Arbeitsmediums
• Elektrische Nettoleistung und Eigenverbrauch der Anlage
• Betriebsstunden und Lastkurven über Zeit

Moderne Monitoring-Systeme erfassen diese Parameter automatisch und ermöglichen eine trendbasierte Analyse. So lassen sich Verschlechterungen im Wärmetauscher, Undichtigkeiten im Kreislauf oder ein nachlassendes Kühlsystem frühzeitig erkennen – bevor sie zu einem Ausfall führen.

Stolperfallen aus der Praxis

Betreiber von ORC-Anlagen stoßen im laufenden Betrieb auf wiederkehrende Probleme, die in der Planungsphase häufig unterschätzt werden:

• Schwankende Abwärme: Viele Industrieprozesse laufen nicht konstant. Wenn die Quellentemperatur unter den Auslegungswert fällt, reduziert das Modul die Leistung oder schaltet ab. Ohne Lastgangaufzeichnung ist kaum nachvollziehbar, wie oft und warum dies geschieht.
• Degradation des Arbeitsmediums: Organische Fluide können sich über Jahre verändern. Eine veränderte Verdampfungscharakteristik wird oft erst bemerkt, wenn die Leistung merklich nachlässt.
• Kühlseitige Probleme: Ein verdreckter oder unterdimensionierter Kondensator ist eine häufige Ursache für Leistungsverluste. Ohne Drucküberwachung bleibt dieses Problem lange unsichtbar.
• Fehlende Einbindung in das betriebliche Energiemanagementsystem: ORC-Daten werden oft isoliert betrachtet und nicht mit dem Gesamtenergieverbrauch des Betriebs korreliert. Potenzielle Optimierungen bleiben so unentdeckt.
• Unterschätzter Eigenverbrauch: Pumpen, Lüfter und Steuerungstechnik verbrauchen selbst Energie. Der Nettostromertrag kann erheblich unterhalb des Bruttowertes liegen – relevant für die Wirtschaftlichkeitsbetrachtung.

Fazit

ORC-Anlagen sind eine technisch ausgereifte Möglichkeit, industrielle Abwärme in verwertbaren Strom umzuwandeln. Ihr Beitrag zur Energieeffizienz ist real – setzt aber voraus, dass die Anlage im optimalen Betriebspunkt läuft. Das ist ohne kontinuierliche Messung und strukturierte Datenauswertung kaum sicherstellbar.

Betreiber, die ihre ORC-Anlage bisher nur nach Zählerstand beurteilen, verzichten auf wichtige Optimierungspotenziale. Ein strukturiertes Energiemonitoring liefert die Datenbasis, um Abweichungen frühzeitig zu erkennen, Wartungsintervalle bedarfsgerecht zu planen und die tatsächliche Wirtschaftlichkeit der Anlage zu dokumentieren.

FAQ

Ab welcher Wärmequellentemperatur ist eine ORC-Anlage sinnvoll?

Die meisten ORC-Module sind für Quellentemperaturen zwischen etwa 80 °C und 300 °C ausgelegt. Je niedriger die Temperatur, desto geringer fällt in der Regel der Wirkungsgrad aus. Eine belastbare Bewertung erfordert immer eine Messung der tatsächlich verfügbaren Wärmeleistung und -temperatur über einen repräsentativen Zeitraum.

Welche Wartungsintervalle gelten für ORC-Anlagen?

Herstellerempfehlungen variieren je nach Anlagentyp und Betriebsbedingungen. Generell umfasst die Wartung die Prüfung des Arbeitsmediums, den Zustand von Wärmetauschern und Kondensatoren sowie die Überprüfung von Dichtungen und Lagern. Monitoring-Daten können helfen, Wartungsbedarf frühzeitig zu erkennen, bevor es zu einem ungeplanten Stillstand kommt.

Lassen sich ORC-Anlagen mit einem bestehenden BHKW kombinieren?

Ja, die Kombination von Biogas-BHKW und nachgeschaltetem ORC-Modul ist ein verbreitetes Konzept. Voraussetzung ist eine ausreichende und stabile Abwärmeleistung aus dem BHKW-Kühlwasserkreislauf oder dem Abgasweg sowie eine hydraulisch saubere Einbindung, die den BHKW-Betrieb nicht beeinträchtigt.

Wie lässt sich der tatsächliche Nettoertrag einer ORC-Anlage ermitteln?

Der Nettostromertrag ergibt sich aus der gemessenen Bruttoleistung abzüglich des Eigenverbrauchs aller Hilfsaggregate (Pumpen, Lüfter, Steuerung). Ohne separate Unterzähler für Eigen- und Nettoeinspeisung ist diese Zahl oft nicht bekannt. Ein strukturiertes Monitoring mit Viertelstundenwerten ermöglicht eine belastbare Auswertung.
