Frequenzumrichter verbessern: Sinusfilter, Netzdrossel und EMV-Filter richtig einsetzen

TL;DR: Ein Frequenzumrichter spart Energie, erzeugt aber Oberschwingungen und steile Schaltflanken. Netzdrossel, EMV-Filter und Sinus- bzw. du/dt-Filter setzen an unterschiedlichen Stellen an — netzseitig oder motorseitig. Welches Filter sinnvoll ist, hängt von Kabellänge, Motor, Netzqualität und EMV-Anforderung ab, nicht von einer Pauschalregel.

Was der Frequenzumrichter leistet — und welche Nebenwirkungen er hat

Ein Frequenzumrichter (FU) regelt die Drehzahl von Drehstrommotoren, indem er die Netzspannung gleichrichtet, in einen Gleichspannungs-Zwischenkreis puffert und über einen getakteten Wechselrichter wieder als variable Spannung und Frequenz auf den Motor gibt. Dadurch laufen Pumpen, Lüfter, Rührwerke und Kompressoren nur so schnell wie nötig — das ist der eigentliche Effizienzgewinn gegenüber dem ungeregelten Direktbetrieb.

Diese Arbeitsweise hat zwei physikalisch unvermeidbare Nebenwirkungen. Netzseitig zieht der Gleichrichter den Strom in kurzen Stromspitzen statt sinusförmig — das erzeugt Oberschwingungen (Stromharmonische), die das speisende Netz belasten. Motorseitig schaltet der Wechselrichter die Spannung mit sehr steilen Flanken (hohe Spannungsänderung pro Zeit, du/dt), getaktet im Kilohertz-Bereich. Beide Effekte lassen sich mit passenden Filtern beherrschen — aber nur, wenn man das richtige Filter an der richtigen Stelle einsetzt.

Die drei Filtertypen und wo sie wirken

Netzdrossel (netzseitig)

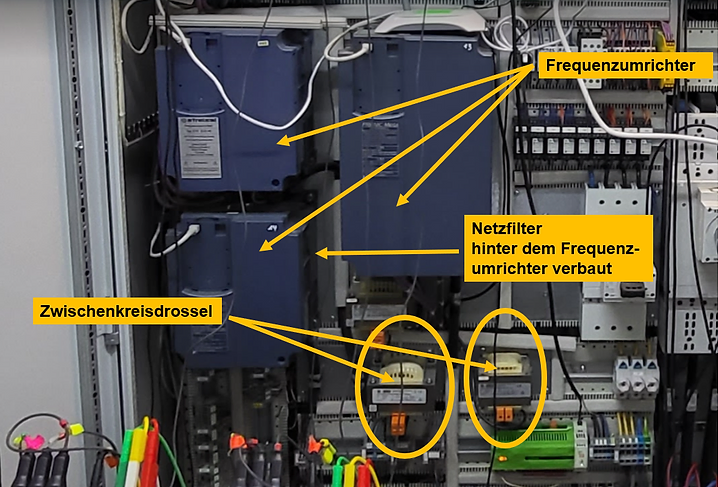

Die Netzdrossel sitzt zwischen Netz und Eingang des Umrichters. Sie glättet den pulsförmigen Eingangsstrom, senkt die Stromoberschwingungen und entlastet die Zwischenkreis-Kondensatoren, weil die Ladestromspitzen kleiner werden. Eine Netzdrossel schützt zudem den Umrichter vor Spannungstransienten aus dem Netz und kann die Lebensdauer der Kondensatoren verlängern. Sie ersetzt aber keinen EMV-Filter und wirkt nicht auf die Motorseite.

EMV-Filter / Netzfilter (netzseitig)

Der EMV- oder Netzfilter reduziert hochfrequente Störungen, die der Umrichter über die Netzleitung zurückspeist (leitungsgebundene Störaussendung). Er ist dort erforderlich, wo die elektromagnetische Verträglichkeit nach Norm nachgewiesen werden muss oder empfindliche Geräte am selben Netz hängen — etwa Mess- und Steuertechnik. Der EMV-Filter adressiert den Hochfrequenzbereich, die Netzdrossel den niederfrequenten Oberschwingungsbereich; sie ergänzen sich, ersetzen einander nicht.

Motordrossel, du/dt-Filter und Sinusfilter (motorseitig)

Auf der Motorseite geht es um die steilen Schaltflanken. Eine einfache Motordrossel begrenzt den Stromanstieg und reduziert kapazitive Ableitströme bei längeren Motorleitungen. Ein du/dt-Filter verflacht die Spannungsflanken und schützt die Wicklungsisolation vor Spannungsüberhöhungen, die bei langen Kabeln durch Reflexion entstehen. Ein Sinusfilter geht am weitesten: Er formt die getaktete Umrichterspannung zu einer nahezu sinusförmigen Spannung am Motor. Das verringert Motorgeräusch, Zusatzverluste und Lagerströme und erlaubt sehr lange Motorleitungen. Sinusfilter sind die aufwendigste und verlustbehaftetste Variante — sie lohnen, wo Kabellängen, Motorschutz oder Geräuschanforderungen es verlangen.

Welche Größe für welches Problem

Stolperfallen aus der Praxis

• Falsche Seite gefiltert: Ein EMV-Filter am Eingang löst kein Problem mit Lagerströmen oder Isolationsschäden am Motor — das ist eine Motorseiten-Aufgabe. Erst klären, ob die Störung netz- oder motorseitig entsteht.
• Filter und Schaltfrequenz nicht abgestimmt: Sinus- und du/dt-Filter sind auf einen Schaltfrequenzbereich ausgelegt. Wird die Taktfrequenz im Umrichter verstellt, kann das Filter seine Wirkung verlieren oder sich erwärmen.
• Kabellänge unterschätzt: Bei langen geschirmten Motorleitungen steigen kapazitive Ableitströme und Reflexionsspannungen deutlich. Ohne du/dt- oder Sinusfilter altert die Wicklungsisolation schneller.
• EMV durch nachträgliche Filter erkauft, statt sauber zu installieren: Geschirmte Leitungen, korrekte beidseitige Schirmauflage und kurze Wege sind Grundvoraussetzung. Ein Filter kann eine mangelhafte Installation nur begrenzt kompensieren.
• Drossel als Allheilmittel verkauft: Eine Netzdrossel verbessert die Netzrückwirkung, ersetzt aber weder EMV-Filter noch Motorschutz. Jede Komponente hat einen klar abgegrenzten Zweck.

Einordnung im Anlagenkontext

In Anlagen mit vielen Antrieben — etwa Rührwerken in der Biogasanlage, Pumpen und Lüftern im BHKW-Umfeld oder Förderaggregaten in der Industrie — summieren sich die Netzrückwirkungen mehrerer Umrichter. Ob zusätzliche Filter wirtschaftlich sinnvoll sind, lässt sich nur über eine Messung beurteilen: Eine Netz- und Antriebsanalyse zeigt, welche Oberschwingungen, Spannungsverläufe und Lastverläufe tatsächlich auftreten. Erst auf dieser Datenbasis entscheidet sich, ob eine Drossel, ein EMV-Filter oder ein Sinusfilter den Aufwand rechtfertigt — und an welcher Stelle er den größten Nutzen bringt.

Fazit

Netzdrossel, EMV-Filter und Sinus- bzw. du/dt-Filter sind keine austauschbaren Bauteile, sondern Werkzeuge für unterschiedliche Probleme an unterschiedlichen Stellen des Frequenzumrichters. Netzseitige Maßnahmen zielen auf Oberschwingungen und EMV, motorseitige auf Spannungsflanken, Isolation und Lagerströme. Die richtige Wahl ergibt sich aus Kabellänge, Motor, Netzqualität und EMV-Anforderung — und am verlässlichsten aus einer Messung, nicht aus einer Faustregel.

FAQ

Was ist der Unterschied zwischen einer Netzdrossel und einem EMV-Filter?

Die Netzdrossel sitzt netzseitig und glättet den pulsförmigen Eingangsstrom; sie senkt vor allem die niederfrequenten Stromoberschwingungen und entlastet die Zwischenkreis-Kondensatoren. Der EMV-Filter reduziert hochfrequente, leitungsgebundene Störungen, die der Umrichter ins Netz zurückspeist. Beide wirken netzseitig, aber in verschiedenen Frequenzbereichen und ergänzen sich, statt sich zu ersetzen.

Wann brauche ich einen Sinusfilter am Frequenzumrichter?

Ein Sinusfilter lohnt sich vor allem bei langen Motorleitungen, hohen Anforderungen an Motorgeräusch und Isolationsschutz oder wenn Lagerströme und Zusatzverluste am Motor reduziert werden sollen. Er formt die getaktete Umrichterspannung zu einer nahezu sinusförmigen Spannung am Motor, ist aber die aufwendigste und verlustbehaftetste Filtervariante.

Wirkt ein Netzfilter auch auf der Motorseite?

Nein. Ein netzseitiger EMV- oder Netzfilter adressiert Störungen Richtung speisendes Netz. Probleme wie steile Spannungsflanken, Reflexionsspannungen bei langen Kabeln oder Lagerströme entstehen auf der Motorseite und werden durch Motordrossel, du/dt-Filter oder Sinusfilter behandelt.

Warum erzeugt ein Frequenzumrichter überhaupt Störungen?

Der Umrichter richtet die Netzspannung gleich und erzeugt daraus über einen getakteten Wechselrichter eine variable Ausgangsspannung. Der Gleichrichter zieht den Strom in kurzen Spitzen, was Oberschwingungen erzeugt, und der Wechselrichter schaltet mit steilen Flanken im Kilohertz-Bereich. Beides sind prinzipbedingte Effekte der Leistungselektronik, die durch Filter beherrscht werden.

Wie finde ich heraus, welches Filter meine Anlage benötigt?

Indem man misst statt schätzt. Eine Netz- und Antriebsanalyse erfasst die tatsächlich auftretenden Oberschwingungen, Spannungsverläufe und EMV-Auffälligkeiten. Erst auf dieser Datenbasis lässt sich entscheiden, ob eine Netzdrossel, ein EMV-Filter oder ein motorseitiges du/dt- bzw. Sinusfilter den Aufwand rechtfertigt.
