Energiemonitor in der Biogasanlage: Welche Antriebe zuerst überwachen?

TL;DR: In Biogasanlagen laufen Dutzende Elektromotoren parallel — nicht alle sind gleich kritisch. Dieser Beitrag zeigt, welche Antriebe zuerst in ein Energiemonitoring eingebunden werden sollten und welche Stolperfallen beim Einbau auftreten.

Ausgangslage: Viele Antriebe, unterschiedliche Kritikalität

Eine Biogasanlage ist kein homogenes System. Feststoffdosierer, Substratpumpen, Rührwerke, Nachgärer und Lager laufen gleichzeitig, haben aber sehr unterschiedliche Auswirkungen auf die Produktion, wenn sie ausfallen oder ineffizient arbeiten. Ein flächendeckendes Monitoring aller Antriebe ist oft weder wirtschaftlich sinnvoll noch technisch notwendig. Stattdessen hilft eine Priorisierung nach Prozesskritikalität.

Priorisierung der Antriebe nach Prozessrelevanz

Priorität 1 — Feststoffdosierer: Dieser Antrieb steuert, wann und wie viel Substrat dem Fermenter zugeführt wird. Fällt er aus, kommt die Beschickung zum Erliegen und die Biogasproduktion bricht innerhalb kurzer Zeit ein. Eine Überwachung des Stromverbrauchs zeigt frühzeitig Blockaden, Lagerschäden oder veränderte Lastprofile — lange bevor eine Störmeldung ausgelöst wird.

Priorität 2 — Substratpumpe: Sie sorgt für die gleichmäßige Verteilung des Substrats im System. Schwankende Lastprofile oder ein erhöhter Energiebedarf im Vergleich zum Referenzzeitraum können auf mechanischen Verschleiß oder hydraulische Probleme hinweisen.

Priorität 3 — Rührwerke im Fermenter: Die Durchmischung des Fermenterinhalts beeinflusst die Gasausbeute direkt. Rührwerke laufen oft im Intervallbetrieb; ein Energiemonitor kann erkennen, ob ein Rührwerk seinen Zyklus nicht mehr vollständig durchläuft oder ungewöhnlich hohe Anlaufströme zieht.

Priorität 4 — Nachgärer und Lager: Diese Aggregate sind für den Prozess relevant, ihr Ausfall führt jedoch nicht zum sofortigen Produktionsstopp. Sie eignen sich gut als zweite Ausbaustufe des Monitorings, wenn die kritischen Antriebe bereits erfasst sind.

Technische Umsetzung mit MQTT und dem Stromfee-Monitor

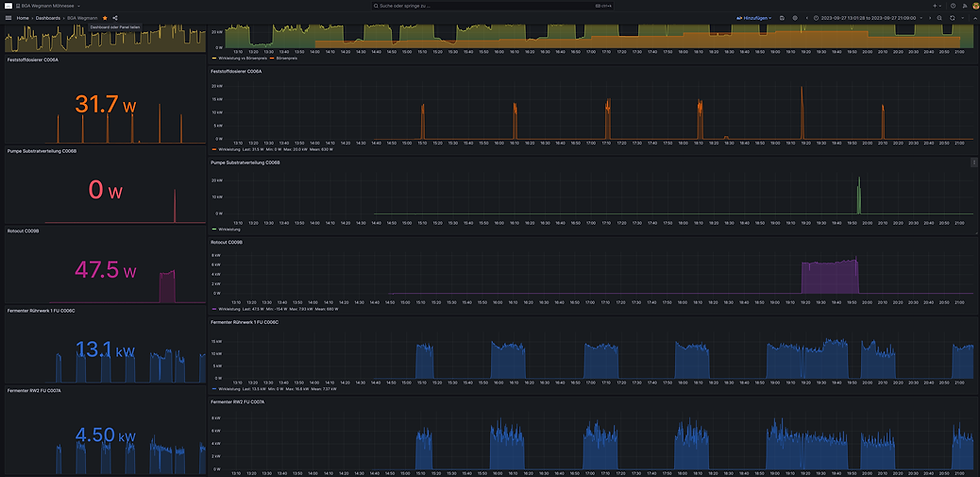

Der Stromfee Energiemonitor nutzt das MQTT-Protokoll (Message Queuing Telemetry Transport) zur Datenübertragung. Jeder überwachte Antrieb wird mit einem Messmodul ausgestattet, das Strom, Spannung und Leistung erfasst und die Messwerte in kurzen Intervallen an einen zentralen Broker überträgt. Von dort fließen die Daten in ein Dashboard, das Lastprofile, Anomalien und Betriebsstunden sichtbar macht.

Der Vorteil gegenüber klassischer SCADA-Anbindung: MQTT ist leichtgewichtig, gut für schwankende Verbindungen in ländlichen Umgebungen geeignet und lässt sich schrittweise erweitern, ohne in die Anlagensteuerung einzugreifen. Die Messung erfolgt rein passiv auf der Stromseite.

Stolperfallen aus der Praxis

• Schaltschrankzugang: Nicht jeder Antrieb hat einen gut zugänglichen Abgangspunkt für ein Klemm-Messmodul. Besonders bei älteren Anlagen sind Schaltschränke oft dicht belegt. Eine Vorab-Begehung spart unnötige Umbauarbeiten.
• Intervallbetrieb verwechseln mit Störung: Rührwerke, die planmäßig im Taktbetrieb laufen, erzeugen im Dashboard ein periodisches Muster. Wer dieses Muster nicht kennt, interpretiert es fälschlicherweise als Fehler. Referenzprofile aus dem Normalbetrieb sollten daher vor der Alarmkonfiguration aufgezeichnet werden.
• MQTT-Broker-Stabilität: Fällt der lokale Broker aus, gehen gepufferte Messwerte verloren. Ein redundanter Broker oder ein lokaler Pufferspeicher am Messmodul verhindert Datenlücken.
• Beschriftung und Dokumentation: In gewachsenen Anlagen stimmt die Schaltplanbeschriftung häufig nicht mehr mit dem tatsächlichen Verdrahtungszustand überein. Jede Messpunkt-Zuordnung sollte vor Inbetriebnahme manuell geprüft werden.

Fazit

Ein vollständiges Monitoring aller Antriebe ist in Biogasanlagen nicht der sinnvolle erste Schritt. Die Priorisierung nach Prozesskritikalität — Feststoffdosierer vor Substratpumpe vor Rührwerken vor Nachgärern — erlaubt einen gezielten Einstieg mit überschaubarem Installationsaufwand. MQTT-basierte Systeme wie der Stromfee-Monitor fügen sich dabei in bestehende Infrastrukturen ein, ohne tiefgreifende Eingriffe in die Anlagensteuerung zu erfordern. Die praktische Erfahrung aus dem Einbau bei der BGA Wegmann am Möhnsee zeigt: Der größte Nutzen entsteht nicht durch die Zahl der erfassten Messpunkte, sondern durch die Qualität der Alarmgrenzen und die Kenntnis der anlagenspezifischen Referenzprofile.

FAQ

Warum ist der Feststoffdosierer der kritischste Antrieb in einer Biogasanlage?

Der Feststoffdosierer steuert die Substratzufuhr in den Fermenter. Fällt er aus, wird keine organische Masse mehr zugeführt, und die Biogasproduktion kommt innerhalb kurzer Zeit zum Erliegen. Alle anderen Aggregate können noch laufen — ohne Input fehlt die Grundlage für die Fermentation.

Wie unterscheidet sich MQTT-basiertes Monitoring von klassischer SCADA-Anbindung?

MQTT ist ein schlankes Nachrichtenprotokoll, das Messwerte asynchron an einen Broker überträgt. Im Unterschied zu SCADA-Systemen greift es nicht in die Steuerlogik ein, benötigt keine Lizenzstruktur und ist auch bei instabilen Mobilfunkverbindungen zuverlässig einsetzbar. Der Stromfee-Monitor nutzt diesen Ansatz für eine passive, steuerungsunabhängige Erfassung.

Was sind typische Anzeichen für einen beginnenden Defekt an einer Substratpumpe?

Ein stetig steigender Energiebedarf gegenüber dem Referenzprofil, unregelmäßige Anlaufcharakteristiken oder kurze Aussetzer im Lastprofil können auf mechanischen Verschleiß, Kavitation oder hydraulische Probleme hinweisen. Ein Energiemonitor macht diese Muster sichtbar, bevor eine klassische Störmeldung ausgelöst wird.

Lässt sich der Stromfee Energiemonitor schrittweise auf weitere Antriebe ausweiten?

Ja. Die MQTT-basierte Architektur erlaubt es, zunächst die kritischsten Antriebe einzubinden und das System später um weitere Messpunkte zu ergänzen, ohne die bestehende Installation zu verändern. Neue Messmodule werden einfach in denselben Broker eingebunden und im Dashboard konfiguriert.
