Netzspannung und Effizienz in der Industrie: Was Stromfee.me und Grafana leisten
Du willst wissen, wie du über die Netzspannung Verluste findest und mit Live-Monitoring Energie einsparst. Hier bekommst du die Zusammenhänge und den konkreten Weg zum Dashboard.
Direkt: Eine dauerhaft zu hohe oder schwankende Netzspannung erhöht Verluste in Motoren, Trafos und Vorschaltgeräten und verkürzt deren Lebensdauer. Im deutschen Niederspannungsnetz gilt nach EN 50160 ein Toleranzband von 230 V ±10 %. Läuft deine Anlage konstant am oberen Rand, ziehen ohmsche Verbraucher und alte Leuchtmittel mehr Leistung, ohne dass die Nutzarbeit steigt. Miss die Spannung an mehreren Punkten, statt einem Zentralwert zu vertrauen – erst dann siehst du, wo Effizienz verloren geht.
In drei Schritten: 1) Messpunkte setzen – Netzeinspeisung, Unterverteilungen und große Einzelverbraucher getrennt erfassen (Spannung, Strom, Wirk-/Blindleistung, cosφ). 2) Werte zeitlich hoch aufgelöst speichern, damit du Lastspitzen und Spannungseinbrüche minutengenau nachvollziehst. 3) Kennzahlen bilden: Spannungsband-Einhaltung, Blindleistungsanteil und spezifischer Verbrauch pro Produktionseinheit. Ohne diese Datenbasis bleibt Effizienzsteigerung Rätselraten.

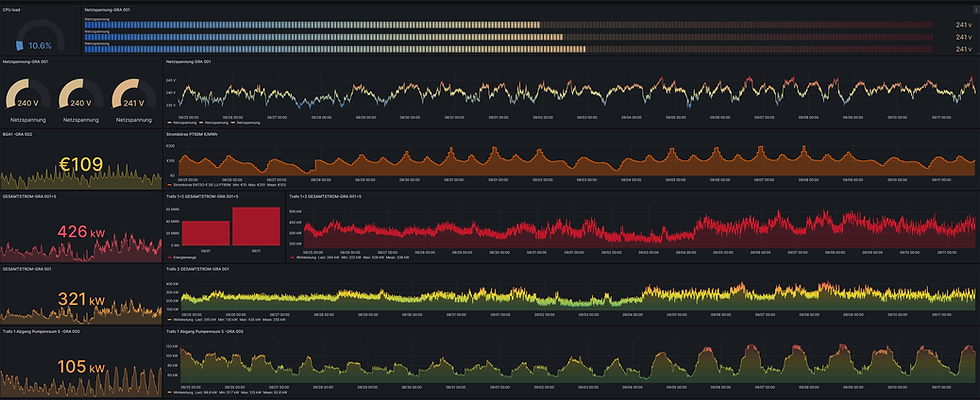

Grafana ist das Visualisierungs-Werkzeug: Es liest deine Messdaten aus einer Zeitreihen-Datenbank und stellt Spannung, Leistung und Lastgänge als Live-Dashboards dar. Du legst Schwellwerte fest und lässt dir Alarme schicken, sobald die Spannung das ±10-%-Band verlässt oder eine Lastspitze droht. Grafana selbst misst und rechnet nicht – es macht die Daten lesbar, vergleichbar und teilbar. Der Nutzen entsteht erst mit sauberen Sensordaten dahinter.
Stromfee bündelt die Kette davor: Sensordaten anbinden, dauerhaft speichern und für die Auswertung aufbereiten, sodass Grafana-Dashboards und Kennzahlen ohne Bastellösung entstehen. Der Fokus liegt auf industrieller Energieoptimierung – vom Messkonzept über die Datenhaltung bis zur Auswertung, die zeigt, wo du Blindleistung, Lastspitzen und Spannungsverluste reduzieren kannst. Ziel ist ein belastbares Bild deiner Anlage statt Momentaufnahmen.
Typische Fundstellen im Monitoring: dauerhaft überhöhte Netzspannung, hoher Blindleistungsbezug (schlechter cosφ), Lastspitzen, die Leistungspreis und Netzentgelt treiben, sowie Leerlaufverbraucher außerhalb der Produktionszeit. Jeder dieser Punkte ist messbar und wird erst durch kontinuierliche Erfassung sichtbar. Fang mit dem größten Einzelverbraucher an – dort ist der Hebel am höchsten.
Ehrlich: Monitoring spart nicht von allein Strom – es zeigt dir, wo du eingreifen musst. Die Einsparung kommt aus den Maßnahmen (Spannung anpassen, Blindleistung kompensieren, Lastspitzen kappen, Standby abschalten). Wie groß sie ausfällt, hängt von deiner Anlage ab und lässt sich erst nach einer Messphase seriös beziffern. Miss zuerst, rechne dann – nicht umgekehrt.
