Schieflast am Generator: Ursachen, Folgen und Gegenmaßnahmen

TL;DR: Schieflast tritt auf, wenn die drei Phasen eines Drehstromgenerators unterschiedlich belastet werden. Bleibt sie unbehandelt, entstehen thermische und mechanische Schäden an Wicklungen, Lager und angeschlossenen Maschinen.

Was ist Schieflast und wie entsteht sie?

Ein Drehstromgenerator gibt auf drei Phasen (L1, L2, L3) je einen Strom ab, der im Idealfall gleich groß ist. Schieflast bezeichnet den Zustand, in dem diese drei Phasenströme voneinander abweichen. Die Ursachen lassen sich in zwei Gruppen einteilen:

• Unsymmetrische Verbraucher: Einphasige Lasten – etwa Heizgeräte, Beleuchtungsstromkreise oder Schweißgeräte – ziehen nur auf einer Phase Strom. Sind sie ungleichmäßig auf die drei Phasen verteilt, entsteht sofort eine Asymmetrie.
• Fehler im Netz oder in der Anlage: Schlechte Verbindungen, defekte Sicherungen oder Kabelfehler können eine Phase belasten oder entlasten und damit das Gleichgewicht stören.

Physikalisch äußert sich die Asymmetrie als sogenanntes Gegensystem: Ein gegensinnig drehendes Magnetfeld überlagert das Nutzsystem und induziert in den Rotorwicklungen einen Strom mit doppelter Nennfrequenz. Dieser Strom erzeugt Wärme an Stellen, die für solche Belastungen nicht ausgelegt sind.

Technische Folgen bei dauerhafter Schieflast

Die Auswirkungen hängen vom Grad der Asymmetrie und der Betriebsdauer ab:

• Überhitzung der Rotorwicklung: Das Gegensystemfeld induziert hochfrequente Wirbelströme im Rotor. Da der Rotor keine eigene Kühlung für diese Frequenz besitzt, steigt die Temperatur überproportional an.
• Erhöhte mechanische Schwingungen: Das pulsierende Drehmoment aus dem Gegensystem führt zu Drehmomentschwankungen, die Kupplungen, Lager und den Antriebsstrang belasten.
• Spannungsasymmetrie für Verbraucher: Nachgelagerte Motoren reagieren auf unsymmetrische Klemmenspannungen empfindlich – bereits kleine Spannungsasymmetrien verursachen deutlich höhere Strangströme in einem Wicklungsstrang, was die Motorlebensdauer erheblich verkürzt.
• Auslösung von Schutzrelais: Moderne Generatorschutzeinrichtungen erkennen Gegensystemströme und schalten den Generator bei Überschreitung der zulässigen Grenzwerte ab.

Normen wie IEC 60034-1 legen für Generatoren typische Dauerwerte für das Gegensystemverhältnis fest. Die konkret zulässigen Werte stehen im Typenblatt des jeweiligen Herstellers.

Stolperfallen aus der Praxis

In Betrieben mit eigener Stromerzeugung oder Notstromversorgung begegnen Servicetechniker immer wieder denselben Fehlermustern:

• Einseitig belegte Unterverteilungen: Beim Erweiterungsbau werden neue Lasten häufig auf die nächste freie Phase geklemmt, ohne die Gesamtverteilung zu prüfen. Nach einigen Erweiterungsstufen ist eine Phase deutlich stärker belastet als die anderen.
• Fehlende Messung im Inselbetrieb: Im Normalbetrieb am öffentlichen Netz gleicht das Netz Asymmetrien aus. Wird der Generator bei einem Netzausfall auf Inselbetrieb geschaltet, zeigt die Schieflast erst dann ihre volle Wirkung – oft ohne dass eine Messtechnik vorhanden ist.
• Verwechslung von Strom- und Spannungsasymmetrie: Manche Anlagen messen nur die Strangspannungen und halten diese für ausgeglichen. Tatsächlich verursacht eine Stromasymmetrie erst sekundär eine Spannungsasymmetrie; wer nur die Spannung beobachtet, erkennt das Problem zu spät.
• Falsche Schutzeinstellung: Auslöseschwellen für den Gegensystemschutz werden mitunter großzügig eingestellt, um häufige Abschaltungen zu vermeiden. Das verschiebt den Schaden nur in die Zukunft.

Fazit

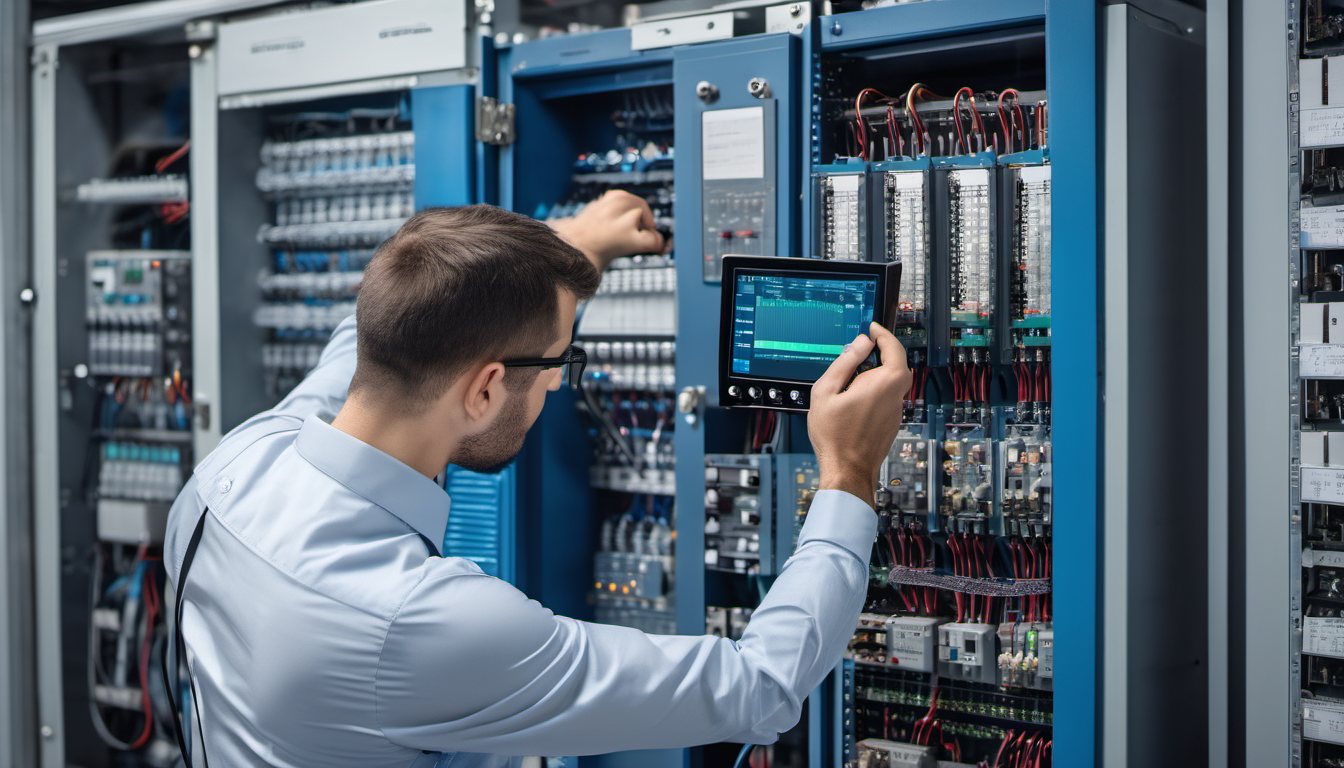

Schieflast ist kein seltenes Randphänomen, sondern ein regelmäßig auftretendes Problem in gewerblichen und industriellen Anlagen mit eigener Stromerzeugung. Die Kombination aus phasengenauer Strommessung, regelmäßiger Überprüfung der Lastverteilung und korrekt eingestelltem Gegensystemschutz ist die wirksamste Vorbeugung. Eine Netzanalyse liefert die Messwerte, die für eine zuverlässige Diagnose notwendig sind – bevor ein thermischer oder mechanischer Schaden entsteht.
