Blindleistung und Spannungsglättung im Niederspannungsnetz – technische Zusammenhänge

TL;DR: Spannungsschwankungen im Niederspannungsnetz erzeugen induktive und kapazitive Reaktionen, die als Blindleistung messbar werden. Wird die Spannung geglättet, entfällt ein Teil dieser Anregung – die Blindleistung sinkt, ohne dass aktiv kompensiert wurde.

Was ist Blindleistung und wie entsteht sie?

Blindleistung (Einheit: var) entsteht immer dann, wenn Strom und Spannung phasenverschoben sind. In der Praxis ist das bei jedem induktiven Verbraucher der Fall – also bei Elektromotoren, Transformatoren und Drosselspulen. Diese Geräte beziehen Magnetisierungsenergie, die sie je Halbwelle wieder ins Netz zurückliefern. Nettoenergie fließt dabei nicht zum Verbraucher, die Leitungen werden aber trotzdem belastet.

Blindleistung erhöht den Strom auf den Zuleitungen, ohne nutzbare Arbeit zu leisten. Das führt zu höheren ohmschen Verlusten, zu höherer thermischer Belastung der Kabel und Transformatoren und gegebenenfalls zu einem verschlechterten Leistungsfaktor, für den Netzbetreiber Zuschläge berechnen können.

Welche Rolle spielen Spannungsschwankungen?

Im Niederspannungsnetz treten ständig kurzzeitige Spannungsschwankungen auf. Ursachen sind wechselnde Lasten wie Schweißgeräte, Aufzüge oder häufig schaltende Pumpen, aber auch die Einspeisung aus kleinen PV-Anlagen, die bei wechselnder Einstrahlung die Netzspannung lokal anhebt oder absenkt.

Induktive und kapazitive Betriebsmittel reagieren empfindlich auf diese Schwankungen: Ändert sich die Spannung, ändert sich auch der Strom durch die Reaktanz. Dieser zusätzliche Strom ist phasenverschoben und erscheint im Messgerät als erhöhte Blindleistung. Der Effekt ist besonders deutlich bei Anlagen, die dicht an einer Einspeisestelle liegen oder bei denen die Netzimpedanz vergleichsweise hoch ist.

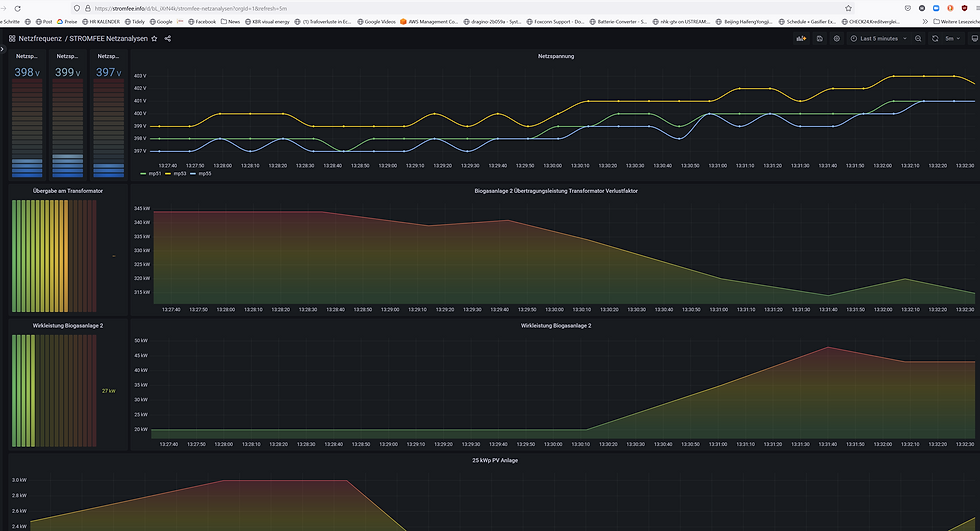

Warum sinkt die Blindleistung nach der Spannungsglättung?

Wird die Spannung durch geeignete Maßnahmen – etwa durch einen statischen Spannungsregler, einen Transformator mit Stufenschalter oder durch ein aktives Netzfilter – stabilisiert, entfällt ein Teil der dynamischen Anregung. Die reaktiven Ströme, die aus den Spannungsschwankungen resultieren, verringern sich entsprechend. Das Messgerät zeigt weniger Blindleistung, ohne dass eine Blindleistungskompensationsanlage (BLKA) eingebaut wurde.

Physikalisch lässt sich das so beschreiben: Die Reaktanz eines Betriebsmittels ist konstant. Ist die Spannung konstanter, schwankt auch der Blindstrom weniger. Der verbleibende Grundanteil an Blindleistung – aus der Grundmagnetisierung der angeschlossenen Transformatoren und Motoren – bleibt bestehen und muss bei Bedarf separat kompensiert werden.

Stolperfallen aus der Praxis

• Messung vor und nach der Glättung nicht vergleichbar: Wenn der Leistungsfaktor nach Einbau einer Spannungsglättung plötzlich besser aussieht, liegt das nicht zwingend an einer veränderten Last, sondern an der verringerten dynamischen Blindleistung. Wer daraus schließt, die Kompensation sei überdimensioniert, riskiert Fehlkalibrierungen.
• Oberschwingungen verwechseln: Frequenzumrichter und Schaltnetzteile erzeugen Oberschwingungsströme, die in der Messung als Blindleistung erscheinen können. Eine Spannungsglättung allein behebt das nicht. Hier helfen aktive Oberschwingungsfilter oder eine Netzqualitätsmessung nach EN 61000-4-30, um den Anteil der harmonischen Verzerrung (THD) sauber zu trennen.
• Kompensationsanlage falsch eingestellt: Wird eine vorhandene BLKA nach der Spannungsglättung nicht nachgeregelt, kann sie in schwachen Lastzuständen zu viel Kapazität zuschalten und die Spannung weiter anheben. Das erzeugt neue Schwingungen statt sie zu dämpfen.
• Rückwirkungen auf andere Einspeiser: Im Niederspannungsnetz kann eine lokale Spannungsstabilisierung den Betrieb benachbarter PV-Wechselrichter beeinflussen, die ihre Blindleistung spannungsabhängig regeln (Kennlinie Q(U) nach VDE-AR-N 4105).

Blindleistungskompensation versus Spannungsglättung – was passt wann?

Beide Technologien lösen unterschiedliche Probleme und ergänzen sich in vielen Anlagen. Eine Blindleistungskompensationsanlage reduziert gezielt die Phasenverschiebung zwischen Strom und Spannung und verbessert damit den Leistungsfaktor. Sie wird eingesetzt, wenn der Netzbetreiber Blindleistungsbezug in Rechnung stellt oder wenn die Leitungen thermisch entlastet werden sollen.

Eine Spannungsglättung stabilisiert den Effektivwert der Netzspannung und schützt empfindliche Verbraucher vor Über- oder Unterspannung. Als Nebeneffekt sinkt die dynamische Blindleistung. Sie eignet sich besonders bei Netzen mit stark wechselnden Lasten oder bei hoher PV-Durchdringung.

Eine aktive Blindleistungskompensation (z. B. STATCOM oder aktiver Filter) kann die Spannung in einem gewissen Bereich mitregeln, weil sie schnell und kontinuierlich Blindstrom einspeist. Sie ersetzt aber keine Spannungsregelung, die auf den Effektivwert der Fundamentalen ausgerichtet ist. Die Wahl hängt vom Netzcharakter, den Vertragskonditionen mit dem Netzbetreiber und dem konkreten Störbild ab – eine Netzqualitätsmessung über mehrere Tage liefert die nötige Entscheidungsgrundlage.

Fazit

Die Blindleistung im Niederspannungsnetz hat zwei Anteile: einen statischen Grundanteil aus den Magnetisierungsströmen angeschlossener Betriebsmittel und einen dynamischen Anteil, der durch Spannungsschwankungen entsteht. Spannungsglättung setzt beim zweiten Anteil an und verringert ihn, ohne aktiv Blindleistung zu kompensieren. Wer beide Effekte sauber trennen will, benötigt eine Netzqualitätsmessung, die Blindleistung und Spannungsqualität gemeinsam erfasst.

FAQ

Was bedeutet Leistungsfaktor cos φ und wie hängt er mit Blindleistung zusammen?

Der Leistungsfaktor cos φ beschreibt das Verhältnis von Wirkleistung zu Scheinleistung. Ein Wert von 1 bedeutet: kein Blindstromanteil, der gesamte Strom leistet nutzbare Arbeit. Je mehr Blindleistung im System vorhanden ist, desto weiter sinkt cos φ unter 1 und desto höher ist die Gesamtbelastung der Leitungen.

Wann rechnet ein Netzbetreiber Blindleistung in Rechnung?

Viele Netzbetreiber berechnen Blindleistungsbezug, sobald der Leistungsfaktor dauerhaft unter einen vertraglich definierten Grenzwert sinkt. Die genauen Schwellenwerte und Tarife sind im Netznutzungsvertrag geregelt und unterscheiden sich je nach Netzbetreiber und Netzebene.

Welche Messgeräte erfassen Blindleistung im Niederspannungsnetz?

Geeignet sind Netzanalysatoren oder Energiemanagementsysteme mit Vierquadrantenmessung. Diese erfassen neben Wirkleistung auch Blindleistung (induktiv und kapazitiv) sowie Scheinleistung und den Leistungsfaktor – idealerweise mit Zeitstempel, um dynamische Schwankungen sichtbar zu machen.

Kann ein Frequenzumrichter die Blindleistung eines Motors kompensieren?

Moderne Frequenzumrichter mit aktivem Eingangsgleichrichter (Active Front End) können den Leistungsfaktor am Netzanschluss nahezu auf 1 halten und gleichzeitig Oberschwingungen reduzieren. Standard-Frequenzumrichter mit Diodenbrücke ziehen dagegen selbst Blindleistung und erzeugen Oberschwingungsströme, die gesondert gefiltert werden müssen.
